Двери поворотные-Г 104.01/I

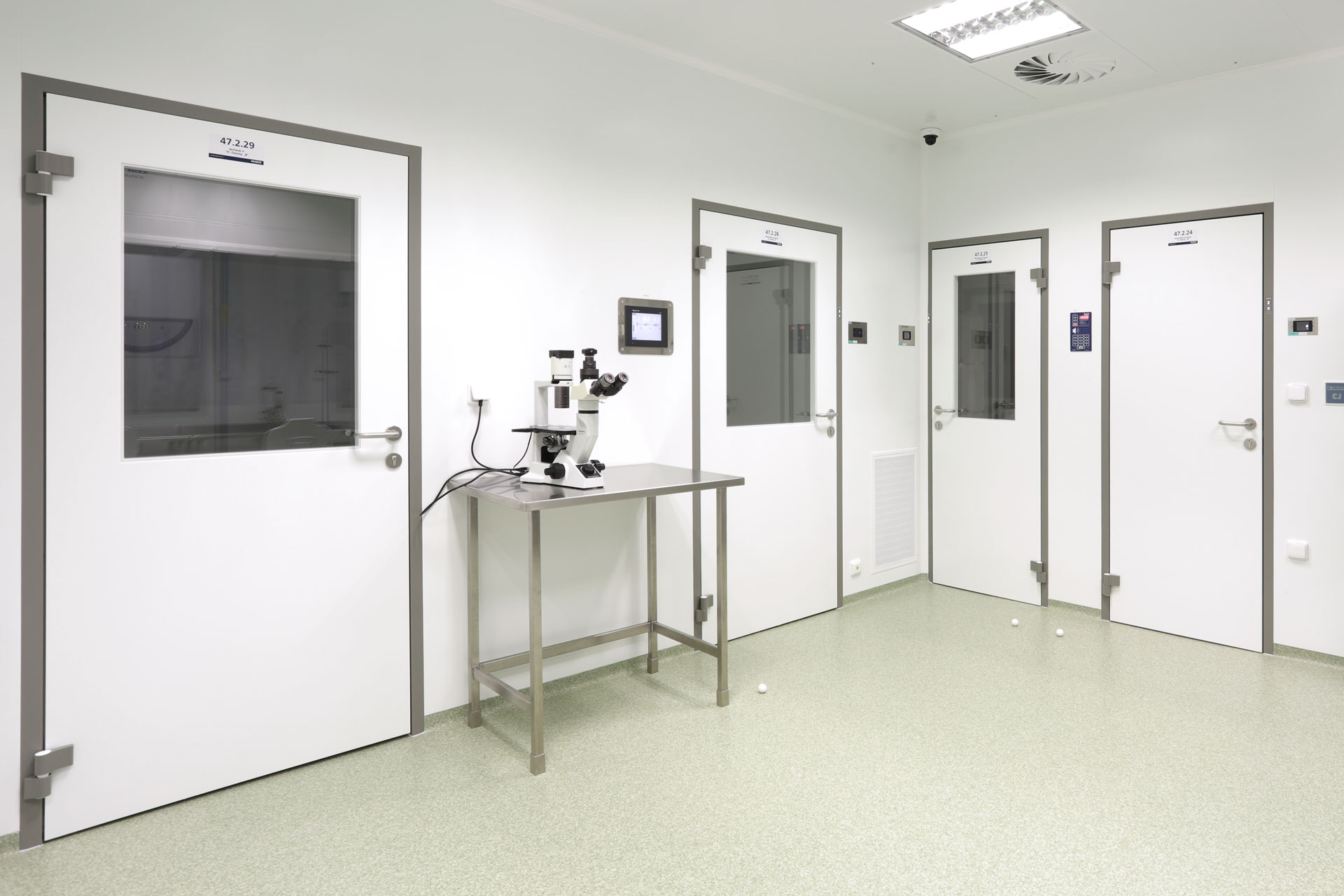

Металлические поворотные двери вместе с дверной коробкой представляют собой один из основных элементов для устройства чистых помещений и рабочих мест с максимальной безопасностью, стерильностью, гигиеной, простой очисткой и санитарной обработкой.
ОСНОВНЫЕ ДАННЫЕ
КОРПУС
- Корпус дверной створки образован фасонной кассетой, изготовленной методом точной формовки.
- По периметру корпуса вклеены рёбра жёсткости для увеличения прочности дверной створки, для крепления петель и замка.
- Корпус, рёбра жёсткости и заполнитель приклеены под давлением друг к другу.
ДВЕРНАЯ СТВОРКА
- Сэндвич-тип, состоящий из металического корпуса, ребер жесткости и наполнителя
- Может быть со сплошным полотном или с PHARMA остеклением (так называемое фармацевтическое остекление).
- Двухсторонное
- Дверная створка что представляет собой двухстороннее остекление. Листы стекла установлены заподлицо с поверхностью дверной створки.
- В полость между стёклами можно установить жалюзи.
ДВЕРНАЯ КОРОБКА
- Крепление в перегородку
- Коробка соответствует корпусу и панели
 |
1) Дверная коробка |
ПРЕИМУЩЕСТВА
- Магнитные замки - язычок замка утоплен до закрытия и не и не повреждает краску на коробке.
- Легко очищаемые петли.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Тип двери |
|---|
| дверь поворотная основная I |
| Ориентация |
|---|
| одностворчатые левосторонняя |
| одностворчатые правосторонняя |
| двустворчатые левосторонняя |
| двустворчатые правосторонняя |
| нестандартные |
| В случае другого цвета коробки петли автоматически поставляются одинакового цвета с коробкой. Нетиповое исполнение: требуется другой цвет, отличающееся от цвета коробки - оттенки соответствуют базовой шкале RAL. Дверь шириной до 1200 мм и высотой до 2200 мм стандартно оснащается двумя петлями. |
| Размер двери |
|---|
| 700x2100 |
| 900x2100 |
| 1100x2100 |
| 1300x2100 мм (ширина рабочего крыла 900мм) |
| 1500x2100мм (ширина рабочего крыла 900мм) |
| 1700x2100мм (ширина рабочего крыла 900мм) |
| В случае нетипичных размеров активной створки в коде необходимо указать размер активной створки. Например, 1800/900/x2010 (ширина в свету 1800, активная створка 900, пассивная створка 900. |
| Заземление для зоны I и II |
|---|
| Заземление для зоны I и II |
| Заземление не проведено |
| Остекление размер |
|---|
| сплошная дверь без остекления |
| остекление 1/3 |
| остекление 1/3 |
| цельностеклянные |
| зеркальное остекление 2/3 со стороны петeлů 400х1450 мм |
| зеркальное остекление 2/3 с противоположной стороны петель 400х1450 мм |
| нестандартное |
| Остекление всегда размещается по центру (оси) двери с размерами в зависимости от ширины створки. Атипичные размеры остекления должны быть отмечены. В случае двойных дверей, только активное крыло будет застеклено. |
| Жалюзи тип |
|---|
| без жалюзи |
| жалюзи с магнитным управлением на стороне петель |
| жалюзи с магнитным управлением на противоположной стороне петель |
| нестандартные |
| стандартно поставляются жалюзи с оттенком S156 (серебряный) по каталогу производителя, по желанию заказчик может выбрать оттенок жалюзи из базовой шкалы RAL. |
| Тип управления дверью |
|---|
| автоматический привод |
| вручную |
| Дверной доводчик |
| нестандартное |
| Дверная створка может быть дополнена дверным доводчиком, автоматическим приводом. |
| I. дверная фурнитура - на стороне петель |
|---|
| ручка |
| ручка-шар неподвижный |
| локтевой выключатель (S10-E) |
| дверная фурнитура «антипаника» нажимная, одноточечное запирание |
| ручка-шар поворотный |
| заглушка из нержавеющей стали |
| не является составной частью поставки |
| нестандартная |
| сенсорный выключатель (clean switch) |
| кнопка (S10-E) |
| Цилиндр. вкладыш замка |
|---|
| отсутствуют отверстия для замка и вкладыша |
| цилиндрический вкладыш классический |
| не является составной частью поставки |
| нестандартная |
| В варианте S7-E всегда C0 - отсутствует отверстие. |
| Выдвижная уплотняющая планка |
|---|
| Падающий порог ELLEN MATIC 2K |
| без планки |
| нестандартная |
| Дверной отбойник, дверной противоударный лист - размеры и исполнение необходимо описать в примечаниях к заказу двери. |
| Исполнение крепления дверной коробки |
|---|
| исполнение для перегородочных панелей 52мм |
| исполнение для перегородочных панелей 60мм |
| исполнение для перегородочных панелей 100мм |
| исполнение для гипсокартонной прегородки (HSE) |
| облицовочная рама для двойных перегородок 100 мм |
| облицовочная рама для двойных перегородок 140 мм |
| исполнение для Surgical |
| исполнение для модульные перегородки |
| нестандартное |
| Использование дополнительной стойки |
|---|
| Без стойки |
| Дополнительная стойка на левой стороне |
| Дополнительная стойка на противоположной правой стороне |
| Тип сигнализации |
|---|
| без сигнализации |
| Сигнализация тип YDG |
| Сигнализация тип Block |
| Сигнализация YDG разрабатывается для DACH. |
| Сигнализация местополжения |
|---|
| без сигнализации |
| с сигнализацией справа на стороне без петель SP-OZ |
| с сигнализацией справа на стороне петель SP-PZ |
| с сигнализацией слева на стороне без петель SL-OZ |
| с сигнализацией слева на стороне петель SL-PZ |
| с двухсторонней сигнализацией слева SL-O/P |
| с двухсторонней сигнализацией справа SP-O/P |
| нестандартная |
| Блокировка дверной створки |
|---|
| без эл. блокировки |
| Электромагнитный замок ST-DB 100 |
| Электромагнитный замок YDG (уже встроенный) |
| нестандартная |
| Оттенок и материал корпуса |
|---|
| Оцинкованный лист оттенка RAL 9016 |
| Нержавеющая сталь марки AISI 304 |
| Komaxit оттенок RAL |
| Антибактериальный лак в оттенке RAL |
| нестандартное исполнение |
| Если оттенки корпусов дверной створки разные, то необходимо оттенок указать как нетиповой в примечании. |
| Оттенок и материал дверной коробки |
|---|
| Оцинкованный лист оттенка RAL 9016 |
| Нержавеющая сталь марки AISI 304 |
| Komaxit оттенок RAL |
| Антибактериальный лак в оттенке RAL |
| Нестандартное исполнение |
|---|
| стандартное исполнение |
| нестандартное исполнение |
| Стандартное исполнение 0 - однозначная спецификация из предлагаемых вариантов Нестандартное исполнение Q - нестандартное решение, которое нельзя однозначно специфицировать при помощи кода |
