Presklenie do modulárnych priečok 103.04/A

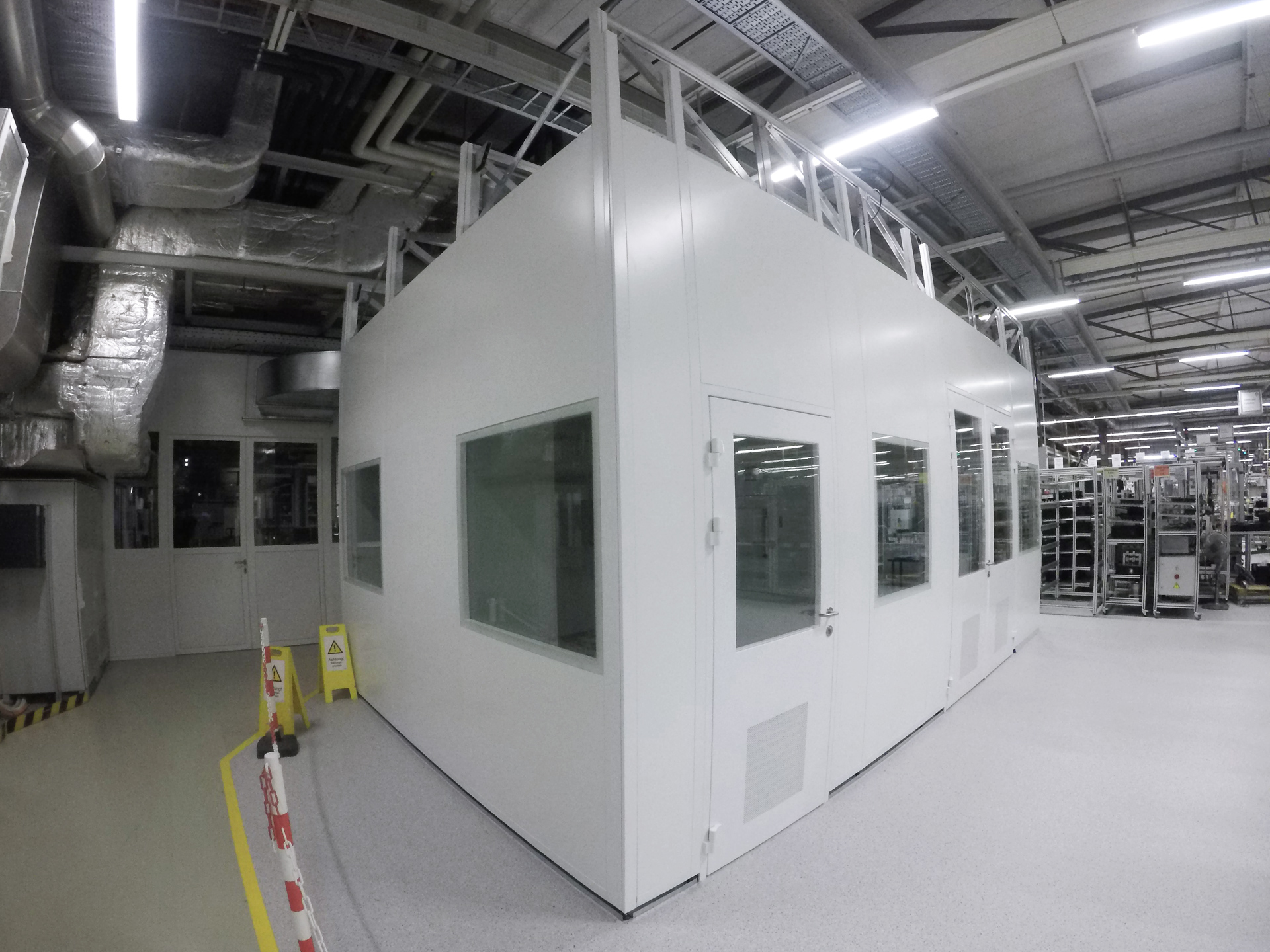

Celopresklený okenný panel predstavuje jeden zo základných prvkov pre vybudovanie čistých priestorov a pracovísk s maximálnou bezpečnosťou, sterilitou, hygienou, ľahkou údržbou a sanitou. Svojím prevedením je vhodný predovšetkým pre priestory v priemysle farmaceutickom, elektrotechnickom, strojárenskom, potravinárskom atď.
POPIS VÝROBKU
- Systém presklenia PHARMA, ktoré je obojstranné a má tabule skla v rovine s povrchom priečky.
- Okenný panel sa osadzuje súčasne s montážou modulárnej priečky.
- Kotví sa do konštrukcie priečky zároveň s opláštením.
TECHNICKÉ ÚDAJE
| Typ |
|---|
| Presklenie do modulárnych priečok |
| Šírka panela presklenie A |
|---|
| Štandardná šířka panelu 1190 mm |
| Atypická šírka panelu |
| Min. rozmer šírky 560 mm, max. rozmer 1190 mm. |
| Výška panela presklenie B |
|---|
| 1000 mm |
| 800 mm |
| Atypická výška panelu |
| Min. rozmer výšky 800 mm, max. rozmer 1500. |
| Typ skla |
|---|
| Bezpečnostní sklo lepené hr.6,4 mm |
| Sklo plavené hr.4 mm |
| Atypický |
| Pozn. Štandardne je sklo číre, je možné dodať tiež sklo mliečne jedná sa o atyp. Plavené sklo navrhovať iba pre presklenie s parapetou 1100mm a vyššie. |
| Odtieň a materiál rámčeka |
|---|
| Plech v odtieni RAL 9016 |
| Nerezová oceľ AISI 304 |
| Komaxit v odtieni RAL |
| Atypické prevedenie |
|---|
| Typové prevedenie |
| Atypické prevedenie |
| Typové prevedenie 0 - jednoznačná špecifikácia z ponúkaných variant Atypické prevedenie Q - atypické riešenie, ktoré sa nedá jednoznačne špecifikovať pomocou kódu |
